量化交易学习（四十九）backtrader保存结果图片

发表于 分类于

在backtrader，如果想画出回测结果，可以用cerebro.plot()，但是如果只想保存结果图片不显示怎么做呢，backtrader中并没有直接提供保存图片的方法。

经过摸索，我找到了不显示图片保存回测结果图片的方法。

代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
'''
保存策略的图表
参数:
- strat: 需要绘制图表的策略对象。
- plotter: 绘图器对象，如果未提供，则使用默认的plot.Plot_OldSync。
- numfigs: 要绘制的图表数量。
- iplot: 是否使用交互式绘图。
- start: 图表的起始日期。
- end: 图表的结束日期。
- width: 图表的宽度。
- height: 图表的高度。
- dpi: 图表的分辨率。
- tight: 是否使用紧凑的布局。
- use: 指定使用的数据。
- filename: 保存的文件名前缀。
- **kwargs: 传递给绘图器的额外参数。

返回值:
无
'''
def saveImg(strat, plotter=None, numfigs=1, iplot=True, start=None, end=None,
		 width=16, height=9, dpi=300, tight=True, use=None,filename='',
		 **kwargs):
	# 如果未提供plotter，创建默认的绘图器对象
	if not plotter:
		from backtrader import plot
		plotter = plot.Plot_OldSync(**kwargs)
	# 绘制图表并获取第一个图表的引用
	rfig = plotter.plot(strat, figid=0 * 100,
								numfigs=numfigs, iplot=iplot,
								start=start, end=end, use=use)
	# 保存图表为PNG文件
	plotter.savefig(rfig[0],filename+'.png')

使用时，在主函数中可以这样写：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
cerebro = bt.Cerebro()
cerebro.addstrategy(strategy.MACDStrategy)
today=datetime.datetime.today()
data=mysqlDataFeed.MySQLData(
						dataname=symbol,
						timeframe=bt.TimeFrame.Days,
						fromdate=today-relativedelta(months=6),
						todate=today,
						adj_base_date=today
						)
cerebro.adddata(data)
cerebro.broker.setcash(10000)

# 获取回测后所有策略的结果数据列表
# 如果只有一个策略会返回只有一个数据的列表
strat=cerebro.run()

# 画出策略回测的结果图，目前只支持单个策略，单幅图片
saveImg(strat[0],style='candle',barup='red',bardown='green',volup='red',voldown='green',voloverlay=False,filename='test')

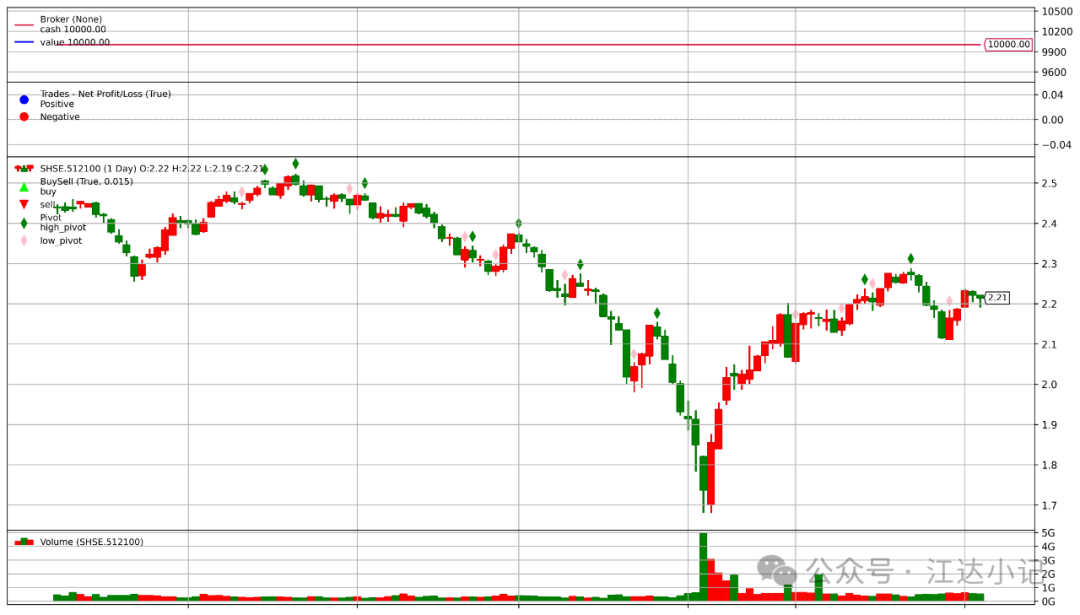

结果图片如下：
